ПВХ МЕТАЛЛ ЛАМИНИРОВАННЫЙ (2Х1 М)
ПВХ жесть для изготовления прижимных планок, отливов, коньков в системах с ПВХ мембранами.

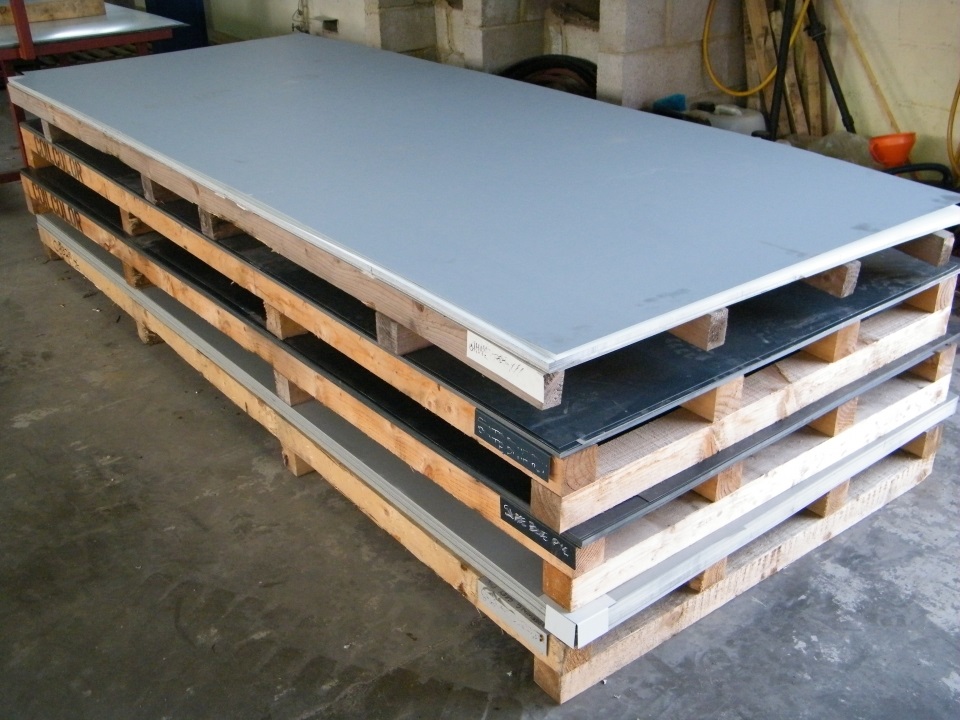

Многослойный лист размером 2х1 м, полученный в результате соединения полимерной ПВХ мембраны толщиной 0,6 мм и листа оцинкованной стали толщиной 0,6 мм.
Сфера использования:
для решения узлов крепления мембран в местах примыканий кровли, промежуточного крепления мембраны на стенах и парапетах;
для изготовления прижимных планок, защитных фартуков, компенсаторов деформационных швов, элементов наружных водостоков и отделки свесов карнизов.
Полимерное покрытие на верхней поверхности металла позволяет приварить полимерную мембрану к профилю из металла, обеспечив герметичное соединение.
Многослойный лист, полученный в результате соединения полимерной мембраны толщиной 0,6 мм и тонкого листа оцинкованной стали толщиной 0,6 мм. Используется для решения узлов крепления мембран в местах примыканий кровли, промежуточного крепления мембраны на стенах и парапетах, для изготовления защитных фартуков, компенсаторов деформационных швов, элементов наружных водостоков и отделки свесов карнизов. Полимерное покрытие на верхней поверхности металла позволяет приварить пластиковую мембрану к профилю из металла, обеспечив герметичное соединение.
ПВХ металл (кровельная жесть, ламинированная ПВХ) применяется в конструкциях кровель с гидроизоляционным покрытием из ПВХ-мембран для изготовления фасонных элементов (ветрозащитная, карнизная планки, в местах примыканий, для создания водосливов, капельников и т.п.) на кровлях с дальнейшей сваркой с ПВХ мембраной.
Для устройства примыкания ПВХ-мембраны к вертикальным конструкциям основной гидроизоляционный ковер подводиться к вертикальной поверхности, подрезается, и крепиться при помощи металлических тарельчатых держателей. После чего к вертикальной поверхности (короба воздуховода) крепиться планка с ПВХ напылением, а к планке и горизонтально уложенной ПВХ-мембране, при помощи ручного сварочного оборудования, привариваются отдельные полотна ПВХ-мембраны. Верхний край вертикально приваренной ПВХ-мембраны заделывается однокомпонентным полиуретановым герметиком и закрывается металлическим фартуком.
Альтернативные решение:
Примыкания гидроизоляции из ПВХ-мембраны к вертикальным конструкциям на кровле также может осуществляться и на неутепленных поверхностях аналогичным способом с применением планки из ПВХ-жести.
| Сталь |
DX51D+Z (Fe P02 G) |
| Покрытие |
цинк, 175 г/м2 |
| Покрытие обратной стороны |
грунтовка толщиной 10 мкм |
| Толщина |
0,6 ± 0,06 мм / 0,6 ± 0,06 мм |
| Длина |
2000 мм |
| Ширина |
1000 мм |
| Адгезия ПВХ покрытия / металл – Эрихсен, глубина 6 мм |
Адгезия без изменений (DIN 50 101, DIN 53 156) |
| Адгезия ПВХ покрытия / металл – Эрихсен, глубина 6 мм, после 10 минут в кипящей воде |
Адгезия без изменений (DIN 50 101, DIN 53 156) |
| Тест на сдвиг между ПВХ металлом и ПВХ мембраной |
Разрыв по шву (DIN 16726) |
| Тест на сдвиг между ПВХ металлом и ПВХ мембраной, после 28 дней в воде 25°C |
Разрыв по шву (DIN 16726) |
| Тест на сдвиг между ПВХ металлом и ПВХ мембраной, после 168 часов при 70°C |
Разрыв по шву (DIN 16726) |
| Климатическое искусственное старение, QUV – B, 10 000 часов |
Трещин нет, изменения цвета нет (DIN 53 387) |
